自動梱包機(PPバンド結束機)

機種説明

 包装資材としてPPバンドを使用する結束機で、PPバンド結束機または梱包機と呼ばれています。
 金属からダンボールケースまで多種多様の製品の結束を自動で行うことができます。
 また、軽量物から重量物まで梱包することができますので、工場では欠かせない機械となっています。
 さらに、アーチサイズを変更することにより梱包可能寸法を変更することができます。(SS-80Cは変更不可)

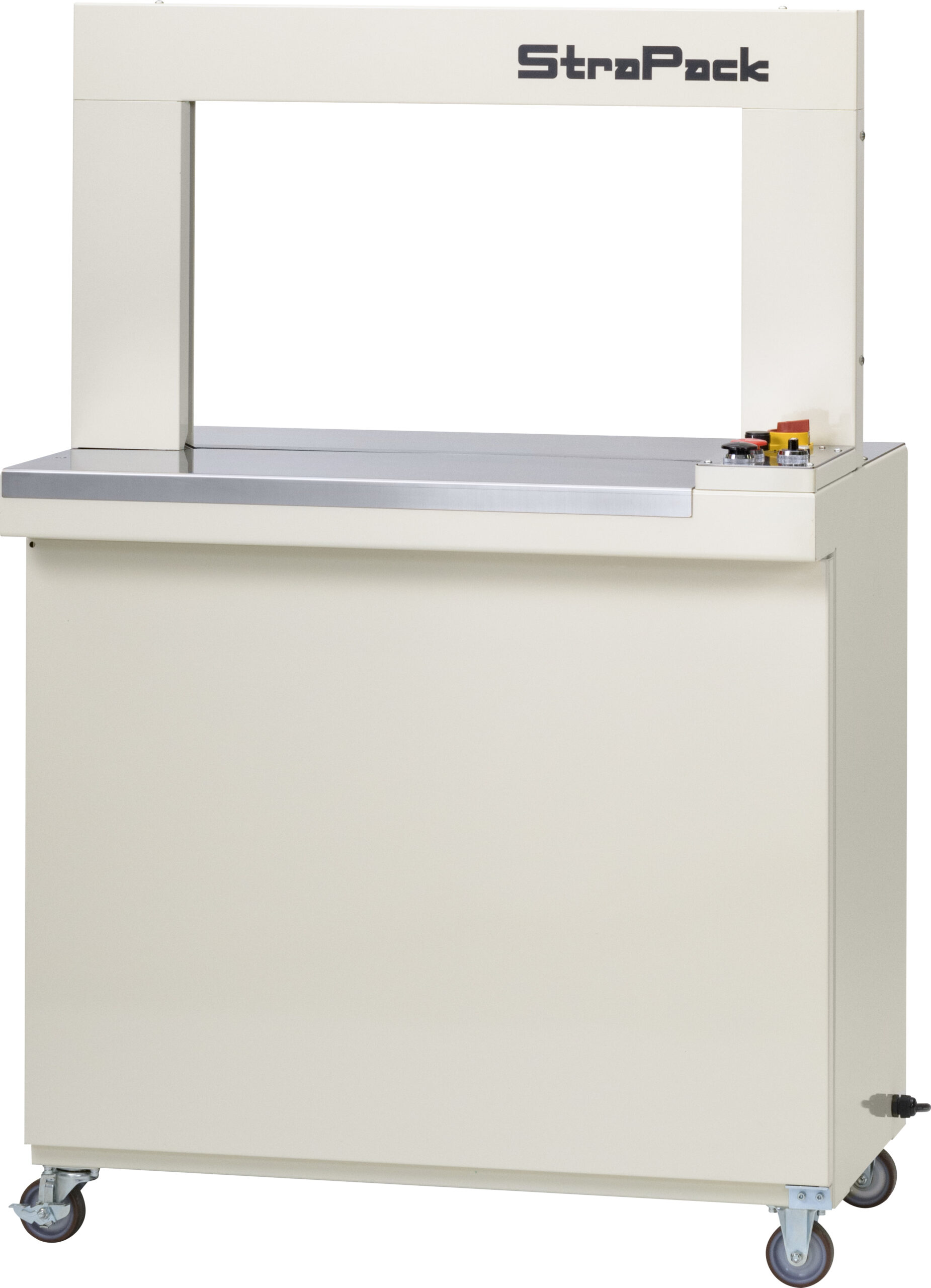

自動梱包機RQ-8 自動梱包機AQ-7 自動梱包機SS-80C
型式 RQ-8 AQ-7 SS-80C
機械寸法 全幅1,252×奥行609
×全高1,403o
1,252×610×1,403o 全幅1,454o×奥行598o×
全高1,500o テーブル高さ790o
機械質量 約160s 約210s
梱包可能
寸法
最大 幅620o×高480mm
最小 幅 80o×高 30mm
(アーチサイズにより異なります)
幅620o×高480mm
幅 80o×高 30mm
(アーチサイズにより異なります)
最大 幅820o×高580o
最小 幅100o×高30o
アーチサイズ
組み合わせ表
650W 850W 1050W 1250W 1450W
400H
500H 標準
600H
800H
1000H
上記以外の寸法でも特注で製作することが可能です。
 変更不可
梱包時間 約1,5秒/結束(40結束/分) 約2,2秒/結束(27結束/分) 最大2.5秒/結束(最大24結束/分)
使用バンド 幅15,5、14、12、9mm
(6、5mm)
P.P、薄厚、発砲バンド
(一部オプション)
幅15,5、12、9mm(6、5mm)
P.P、発砲バンド
(一部オプション)
幅15.5、12、9o P.P. 発泡
ヒーター昇温
時間
約25秒 約40秒
電  源 単相100V 50/60Hz 0,65kVA
※3相200V仕様もあります
3相200V 50/60Hz 0,85kVA 3相200V 50/60Hz 0.85kVA
特 徴 ・ワンサイクル1.5秒
・使いやすい100V家庭用
 電源使用
・ワンタッチのバンド装着
・カンタン引き締め調整
・電源ONから25秒の
 ヒーター即熱
・薄厚・幅狭バンド対応
・バンド終了お知らせ機能
・トラブル自己判断表示機能
・リフィード(再送り)機能
・バンド空打ちトラブル防止機能
・バンドねじれ・ブレ防止の
 新型アーチ
・無給油型メカニズム
・モーター自動停止機能
・ワンサイクル2,2秒
・梱包スタートOKランプで
 バンド掛けミスを追放
・電源ONから25秒の
 ヒーター即熱
・モーター自動停止機能
・低価格・安定性能・シンプル
・ワンサイクル2,5秒
・大きな品物も楽々梱包

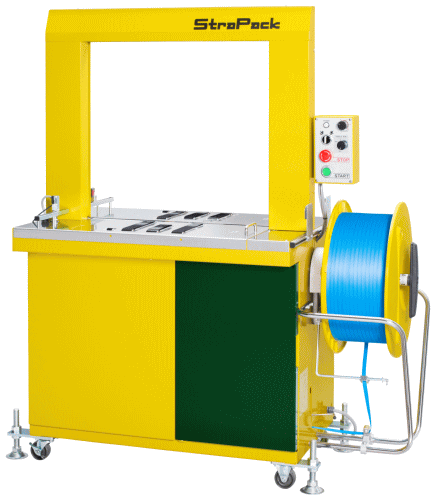

自動梱包機RQ7000 自動梱包機RQ-2000 全自動梱包機RQ-8FB2
型式 RQ-7000 RQ-2000 RQ-8FB2
機械寸法 全幅984×奥行609
×全高1,459o
1,252×609×1,403o 1,252×611×1,403o
機械質量 約180s 約160s 約230s
梱包可能
寸法
最大 幅620o×高480mm
最小 幅80o×高 30mm
(アーチサイズにより異なります)
最大 幅550o×高430mm
最小 幅170o×高 80mm
(アーチサイズにより異なります)
梱包時間 約1秒/結束 (60結束/分) 約1,2秒/結束(最大50結束/分)
使用バンド 幅12、9mm(6、5mm) 幅15,5、12、9mm(6、5mm)
P.P、薄厚、発砲バンド
幅15,5、12、9mm(6、5mm)
P.P、薄厚、発砲バンド
(一部オプション)
ヒーター昇温
時間
約25秒 約25秒
電 源 単相100V 50/60Hz 0,97kVA 単相100V 50/60Hz 0.65kVA 3相200V 50/60Hz 0,85kVA
特 徴 ・ワンサイクル1秒
・安全性に優れたインサイドリール
・使いやすい100V家庭用
 電源使用
・ワンタッチのバンド装着
・ワンサイクル1.2秒
・使いやすい100V家庭用
 電源使用
・ワンタッチのバンド装着
・カンタン引き締め調整
・電源ONから25秒の
 ヒーター即熱
・薄厚・幅狭バンド対応
・バンド終了検知・自動排出機能
・トラブル自己判断表示機能
・リフィード(再送り)機能
・バンド空打ちトラブル防止機能
・バンドねじれ・ブレ防止の
 新型アーチ
・無給油型メカニズム
・全自動ライン組み込み用梱包機
・コンベヤベルトは仕事に応じて
 本数と早さを選定
・駆動ベルトにポリバンロープを
 使用し耐久性抜群
・掛けるバンドも1本・2本のいず
 れかを切替スイッチで設定
・前後のテーブル上に各2本
 (計4本)の駆動ベルトを搭載


自動梱包機RQ-8LS 自動梱包機RQ-8LD 自動梱包機RQ-8LB
型式 RQ-8LS RQ-8LD RQ-8LB
機械寸法 全幅1,411×奥行609
×全高1,141o
全幅1,863o×奥行609o
×全高1,547o
全幅1,297o×奥行609o
×全高1,263o
機械質量 約280s 約300s 約160s
梱包可能
寸法
最大 幅820o×高さ580o
最小 幅80o×高さ30o
(アーチサイズにより異なります)
最大 幅820o×高さ580o
最小 幅80o×高さ30o
(アーチサイズにより異なります)
最大 幅620o×高さ480o
最小 幅80o×高さ30o
(アーチサイズにより異なります)
梱包時間 約1.8秒/結束 約1,8秒/結束 約1.5秒/結束
使用バンド 幅15,5、12、9mm(6、5mm) 幅15,5、12、9mm(6、5mm) 幅15,5、12、9mm(6、5mm)
電 源 3相200V 50/60Hz 0.65kVA 3相200V 50/60Hz 0.65kVA 3相200V 50/60Hz 0,65kVA
特 徴 ・プールボックス部が本体と
 分離している低床型梱包機
・作業場の状態に合わせた
 配置が可能
・テーブル高さ432mm
・リフィード(再送り)機能
・バンド空打ちトラブル防止機能
・プールボックス部が本体と
 接続している低床型梱包機
・テーブル高さ432mm
・リフィード(再送り)機能
・バンド空打ちトラブル防止機能
・標準型と低床型の中間
 (654o)のテーブル高さ


自動梱包機AQ-7M 自動梱包機RQ-8SUS
型式 AQ-7M RQ-8SUS
機械寸法 1,580×610×1,782o 1,452o×609o×1,503o
機械質量 約200s 約175kg
梱包可能
寸法
最大 幅680o×高490mm
最小   幅30o×高 80mm
(アーチサイズにより異なります)
最大 幅820o×高さ580o
最小 幅80o×高さ30o
(アーチサイズにより異なります)
梱包時間 約1,69秒/結束 (36結束/分) 約1.8秒/結束
使用バンド 幅15,5、12、9、(6、5mm)
P.P、発砲バンド
幅15.5、12、9、(6、5o)
ヒーター昇温
時間
約25秒 約20秒
電 源 3相200V 50/60Hz 0,85kVA 単相100V 50/60Hz 0.65kVA
特 徴 ・水産型梱包機(高い耐水性)
・ワンサイクル1.69秒
・バンドのねじれ、ぶれを防止
・本体を軽量化し、移動が楽々
・外板、コントロール部等に
ステンレスを多用しています
ので、サビの発生を抑えます。
・HACCP取得工場でも実績が
あり、衛生面を特に気にされる
ユーザー様に最適です。
・またボディは標準の縦型を
踏襲していますので、作業性
にも優れています。



型式 7-OLAO34 RQ-8HG
機械寸法 5,087o×2,020o×3,260o 2,190o×2,803o×3,170o
機械質量 約1800s 約1000kg
梱包可能
寸法
最大
幅830o×奥行940o×高さ940o
最小
幅1,440o×奥行1,100o×高さ1,950o
(アーチサイズにより異なります)
使用バンド 幅19、15.5、(12、9)o 幅15.5o、PP
電 源 3相200V 50/60Hz 0,93kVA 3相200V 50/60Hz 2.6kVA
特 徴 一パレット積載物の荷崩れを防止するパレット用自動梱包機です。
開閉(中通し用)、固定(下通し用)の2段アーチでパレットの内側、外側の両方にバンド掛けを行えます。
また、パレットが進入するとコントロール部が幅寄せしてバンド掛けを行います。
ラインより搬入された梱包物にバンドを水平に掛けます。
梱包速度が速く、バンドぶれを軽減するRQ-8モデルです。
トルク締めなので、引締力が強く安定的にバンド掛けを行えます。


全自動梱包機の納入例
